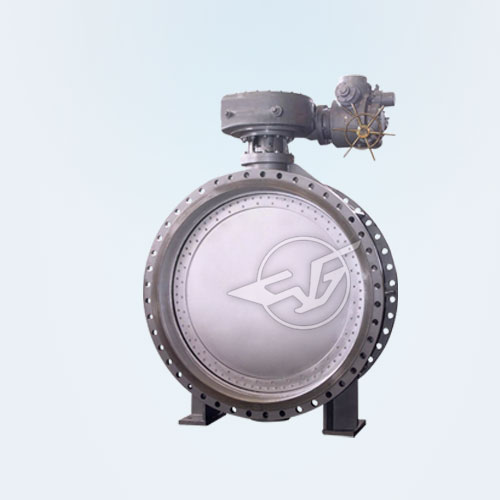

电动金属硬密封蝶阀
公称通径：DN50~2000mm
公称压力：PN0.6~2.5MPa
适用温度：碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质：水、空气、天然气、油品及弱腐蚀性流体
驱动方式：蜗轮传动、电动、气动、液动
制造标准：JB/T8527-97
法兰标准：GB9113-2000
结构长度标准：GB12221-89
检验标准：GB/T13927-92
一、电动硬密封蝶阀产品概述
D973H金属硬密封电动蝶阀适用于食品、医药、石油、化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上作调节流量和截断流体最佳装置。
引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、电动硬密封蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
D973H金属硬密封电动蝶阀主要性能特点是：
结构独特、型小轻便、操作灵活、省力、方便；
密封可靠，可达到气密封无泄漏；
流量特性趋于直线调节性有最佳；
采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。
适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。
三、电动硬密封蝶阀主要技术参数
|
公称通径DN（mm） |
50～2000 |
|||
|
公称压力PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封试验（MPa） |
0.66 |
1.1 |
1.76 |
2.75 |
|
强度试验（MPa） |
0.9 |
1.5 |
2.4 |
3.75 |
|
适用温度 |
碳钢：-29℃～425℃不锈钢：-40℃～650℃ |
|||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
|
泄漏率 |
符合GB/T13927-92标准 |
|||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|||
四、电动硬密封蝶阀主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、合金钢、不锈钢、QT450-10 |
|
蝶板 |
WCB、合金钢、不锈钢、QT450-10 |
|
阀轴 |
2Cr13不锈钢、合金钢 |
|
密封圈 |
不锈钢圈 |
|
填料 |
柔性石墨 |
五、电动硬密封蝶阀采用标准
|
制造标准 |
JB/T8527-97 |
|
法兰标准 |
GB9113-2000 |
|
结构长度标准 |
GB12221-89 |
|
检验标准 |
GB/T13927-92 |
六、D973H-10/16/25/电动对夹式硬密封蝶阀主要外形连接尺寸（单位:mm）
|
公称通径（DN） |
主要尺寸 |
法兰尺寸和螺栓规格 |
|||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
|||||||
|
L |
H |
H1 |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
|
|
50 |
43 |
530 |
112 |
125 |
Ф18 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
530 |
115 |
145 |
Ф18 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
565 |
120 |
160 |
Ф18 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
600 |
138 |
180 |
Ф18 |
180 |
Ф18 |
190 |
Ф23 |
|
125 |
64 |
640 |
164 |
210 |
Ф18 |
210 |
Ф18 |
220 |
Ф27 |
|
150 |
70 |
705 |
175 |
240 |
Ф23 |
240 |
Ф23 |
250 |
Ф27 |
|
200 |
71 |
775 |
208 |
295 |
M20 |
295 |
M20 |
310 |
M24 |
|
250 |
76 |
945 |
243 |
350 |
M20 |
355 |
M24 |
370 |
M27 |
|
300 |
83 |
1070 |
283 |
400 |
M20 |
410 |
M24 |
430 |
M27 |
|
350 |
92 |
1140 |
310 |
460 |
M20 |
470 |
M24 |
490 |
M30 |
|
400 |
102 |
1210 |
340 |
515 |
M24 |
525 |
M27 |
550 |
M33 |
|
450 |
114 |
1335 |
380 |
565 |
M24 |
585 |
M27 |
600 |
M33 |
|
500 |
127 |
1415 |
410 |
620 |
M24 |
650 |
M30 |
660 |
M33 |
|
600 |
154 |
1605 |
470 |
725 |
M27 |
770 |
M33 |
770 |
M36 |
|
700 |
165 |
1844 |
550 |
840 |
M27 |
840 |
M33 |
875 |
M39 |
|
800 |
190 |
2040 |
640 |
950 |
M30 |
950 |
M36 |
990 |
M45 |
|
900 |
203 |
2255 |
710 |
1050 |
M30 |
1050 |
M36 |
1090 |
M45 |
|
1000 |
216 |
2380 |
770 |
1160 |
M33 |
1170 |
M39 |
1210 |
M52 |
|
1200 |
254 |
2640 |
890 |
1380 |
M36 |
1390 |
M45 |
1420 |
M52 |
