产品型号：Q(3、6、7、8、9)47F(N、P)
公称压力：PN16~64MPa
公称通径：DN15~800mm
设计标准：GB/T 12237 GB/T 19627、API 6D
结构长度：GB/T 12221、API 6D ASME B16.10
法兰尺寸：GB/T 9113 JB/T 79、SME B16.5 ASME B16.47
主要材质：WCB、A216-WCB

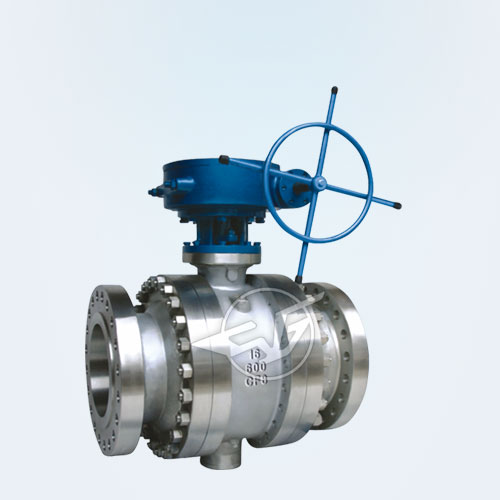

法兰连接固定式铸钢球阀 Q(3、6、7、8、9)47F(N、P)



技术规范

设计标准Design Standard	GB/T 12237 GB/T 19627	API 6D
结构长度Face to Face	GB/T 12221	API 6D ASME B16.10
法兰尺寸Flanged Size	GB/T 9113 JB/T 79	ASME B16.5 ASME B16.47
检查与实验Test＆Inspection	JB/T 9092 GB/T 19627	API 598 API 6D

注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
 2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》

主要零件材质

序号 No	零件名称 Part name	材质 Material
		GB	ASTM
1	左右体Bonnet	WCB	A216-WCB
2	螺柱Bolt	35CrMoA	A193-B7
3	螺母Nut	35	A194-2H
4	底盖 Bottom Cover	25	A105
5	垫片 Gasket	柔性石墨+不锈钢 Graphite + stainless steel	柔性石墨+不锈钢 Graphite + stainless steel
6	下阀杆Stem	1Cr13	A182-F6a
7	O型圈〝O〞Ring	氟橡胶Viton	氟橡胶Viton
8	垫片 Gasket	柔性石墨+不锈钢 Graphite + stainless steel	柔性石墨+不锈钢 + stainless steel
9	阀体Body	WCB	A216-WCB
10	排污堵头 Blow down stopple	25	A105
11	注脂阀 Grease injection valve	组合件 Assembled	组合件 Assembled
12	弹簧Spring	60Si2Mn	InconelX-750
13	O型圈〝O〞Ring	氟橡胶Viton	氟橡胶Viton
14	阀座Seat	25	A105
15	密封圈 Sealing ring	PTFE	PTFE
16	球体Ball	WCB+ENP	A216-WCB+ENP
17	上阀杆Stem	1Cr13	A182-F6a
18	键Key	45	AISI C 1045
19	填料垫 Packing seat	2Cr13	A276-420
20	填料 Packing	柔性石墨+不锈钢 Graphite + stainless stee	柔性石墨+不锈钢 Graphite + stainless stee
21	O型圈〝O〞Ring	氟橡胶Viton	氟橡胶Viton
22	垫片 Gasket	柔性石墨+不锈钢 Graphite + stainless stee	柔性石墨+不锈钢 Graphite + stainless stee
23	阀盖Cover	25	A105
24	O型圈〝O〞Ring	氟橡胶Viton	氟橡胶Viton
25	填料压盖Gland	WCB	A216-WCB
26	支架Yoke	WCB	A216-WCB
27	连接套Connection set	45	AISI C 1045

外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸
	L	D	D1	D2	b	Z-d	H	H1	D0
50	178	160	125	100	16	4-18	160	85	-
65	191	180	140	120	18	4-18	170	95	-
80	206	195	160	135	20	8-18	200	110	-
100	229	215	180	155	20	8-18	210	120	-
125	356	245	210	185	22	8-18	350	215	-
150	394	280	240	210	24	8-23	530	190	-
200	457	335	295	265	26	12-23	575	230	600
250	533	405	355	320	30	12-25	585	260	600
300	610	460	410	375	30	12-25	730	300	600
350	686	520	470	435	34	16-25	860	350	800
400	762	580	525	485	36	16-30	935	395	800
450	864	640	585	545	40	20-30	975	440	800
500	912	705	650	608	44	20-34	1060	485	800
600	1067	840	770	718	48	20-41	1170	591	800
700	1245	910	840	788	50	24-41	1270	686	800
