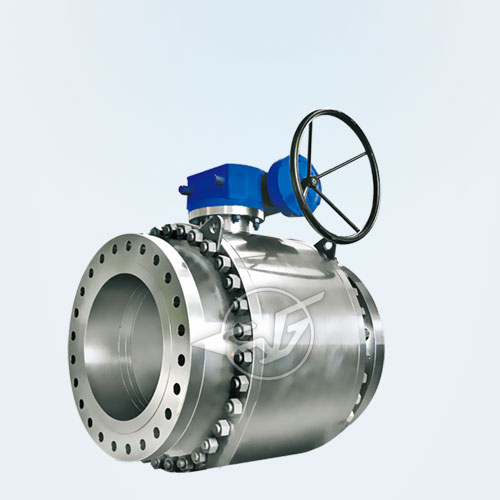

高压锻钢球阀
公称通径：DN50~1000mm,NPS2"~25"
公称压力：PN1.6~6.4MPa
适用温度：-28℃～300℃
主要材质：碳钢、不锈钢等
设计标准：GB/T 12237、API 608、BS 5351
连接标准：ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592、HG/T 20615
结构长度：GB/T 12221、ASME B16.10
压力试验：GB/T 13927、API 598、GB/T 26480
压力-温度等级：ASME B16.34、GB/T 12224
[基本信息]
高压锻钢球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的密封性可靠等，结构设计属特技公司独有。操作方式有手动-蜗杆蜗轮驱动，气动，电动，气\液联动，电\液联动，以及各类特殊控制形式。
[阀门特点]
1、本产品所有部件均为锻件。
2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。
[适应工况]
球阀是工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要；如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用，也是国防建设、科技建设的首选产品。
[外形主要尺寸]
|
公称通径DN |
NPS |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
|
d1 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
|
|
L |
RF |
178 |
203 |
229 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
|
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
|
|
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
|
|
H |
165 |
90 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
|
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
|
|
E |
- |
- |
- |
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
|
|
F |
- |
- |
- |
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
|
|
WT(KG) |
24 |
50 |
75 |
195 |
280 |
440 |
570 |
800 |
1480 |
2350 |
2400 |
|
