产品型号：D71X
公称通径：DN50-800mm
公称压力：PN0.6~1.6MPa
适用温度：≤80～120℃
适用介质：空气、水、污水、蒸气、煤气、油品等
主要材质：球墨铸铁、铸钢、合金钢、不锈钢
驱动形式：手动、蜗杆蜗轮传动、气传动、电传动
设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999

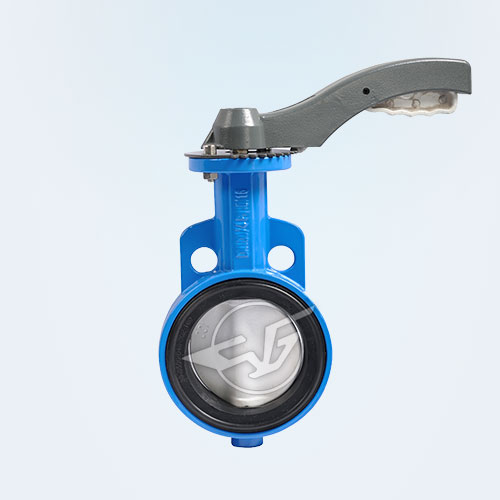

【铝合金无销手柄蝶阀D71X-产品说明】

        铝合金无销手柄蝶阀D71X该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

【铝合金无销手柄蝶阀D71X-产品特点】

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

 【铝合金无销手柄蝶阀D71X-外形尺寸】

DN(mm)	A	B	C	D1	L	n-Φ	K	E	4-Φ1	Φ2	G	重量WT（kg)
50	140	80	43	125	32	4-19	77	57.15	4-6.7	12.6	100	3.34
65	152	89	46	145	32	4-19	77	57.15	4-.67	12.6	120	3.94
80	159	95	46	160	32	8-19	77	57.15	4-.67	12.6	127	4.05
100	178	114	52	180	32	8-19	92	69.85	4-10.3	15.77	156	5.48
125	190	127	56	210	32	8-19	92	69.85	4-10.3	18.92	190	7.66
150	203	139	56	240	32	8-23	92	69.85	4-10.3	18.92	212	8.5
200	238	175	60	295	45	8-23	115	88.9	4-14.3	22.1	268	25
250	268	203	68	350	45	12-23	115	88.9	4-14.3	28.45	325	31.4
300	306	242	78	400	45	12-23	140	107.95	4-14.3	31.6	403	45.9
350	368	267	78	460	45	16-23	140	107.95	4-14.3	31.6	436	54
