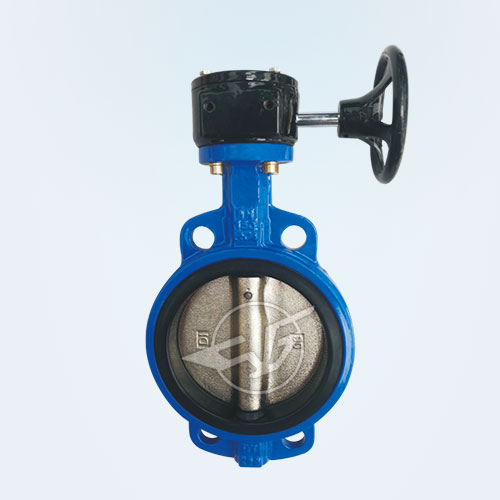

产品型号：D371X
公称通径：DN40~350mm
公称压力：PN0.6~1.6MPa
适用温度：≤120℃
适用介质：空气、水、污水、蒸气、煤气、油品等
主要材质：球墨铸铁、铸钢、合金钢、不锈钢
驱动方式：手动、蜗轮传动、气传动、电传动
设计标准：GB/T12238-1989、 lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998 、IS0 7005-2或BSEN 1092-2002
结构长度 : GB/T1 2221-1989、lS0 5752-1988或BS EN558-1
压力试验：GB/T13927-1 992、JB/T9092-1999、lS0 5028-1993或BS 6755-l-1986

对夹软密封蝶阀用途及特点
      软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。


对夹软密封蝶阀其主要特点
 1、设计新颖、合理，结构独特，重量轻，启闭迅速。
 2、操力矩小，操作方便，省力灵巧。
 3、可以任何位置安装、维修方便。
 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
 5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

对夹软密封蝶阀主要外形尺寸及重量（PN1.0/1.6MPa）

DN(mm)	A	B	C	D1	L	n-Φ	K	E	4-Φ1	Φ2	G	重量WT（kg)
50	140	80	43	125	32	4-19	77	57.15	4-6.7	12.6	100	3.34
65	152	89	46	145	32	4-19	77	57.15	4-.67	12.6	120	3.94
80	159	95	45.21	160	32	8-19	77	57.15	4-.67	12.6	127	4.05
100	178	114	52.07	180	32	8-19	92	69.85	4-10.3	15.77	156	5.48
125	190	127	55.5	210	32	8-19	92	69.85	4-10.3	18.92	190	7.66
150	203	139	55.75	240	32	8-23	92	69.85	4-10.3	18.92	212	8.5
200	238	175	60.58	295	45	8-23	115	88.9	4-14.3	22.1	268	25
250	268	203	68	350	45	12-23	115	88.9	4-14.3	28.45	325	31.4
300	306	242	76.9	400	45	12-23	140	107.95	4-14.3	31.6	403	45.9
350	368	267	76.17	460	45	16-23	140	107.95	4-14.3	31.6	436	54
