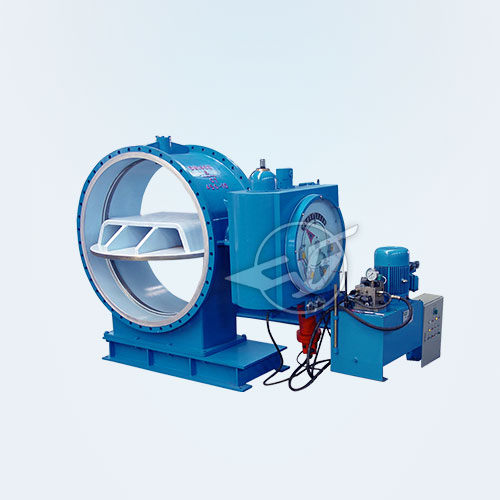

HD7B41X液控止回蝶阀适用于介质为水的泵出口管路上，作为闭路并和止回阀，用来避免和减少管路系统中介质的倒流及产生过大的水锤，以保护管路系统。本阀靠液压驱动开启，靠重锤势能关闭，启闭灵活可靠。该阀安装载泵后，可代替闸阀、蝶阀和止回阀两台阀门。且流阻系数仅为上述两台阀木讷流阻系数的30%。
 　　
 　　因此，该类阀门为节能产品。关闭时，液控装置分快关、慢关两个阶段：前60°为快关，后30°为慢关，根据工况不同，可调节快慢关时间和快、慢关切换角度，以防止发生较大水锤。该阀门还具有保压功能：本蝶阀的液压系统重设有蓄能器，蓄有压力油，补充系统的泄漏，并可自动补压。
 　　
 　　同时具有自动复位功能，当阀门开度降低（重锤下落）15°时，油泵启动，自动复位。备用复位装置，本蝶阀开启后，当液压系统中出现微量的内漏蓄能器补充，压力降至一定值时，继电器发令补压，微防止压力继电器失灵，设有行程开关复位装置，即在本阀开启位置有保压和保位双位保护功能。

液控止回蝶阀主要外形连接尺寸：　　　　　　　　　 　　　　 　 单位：mm
