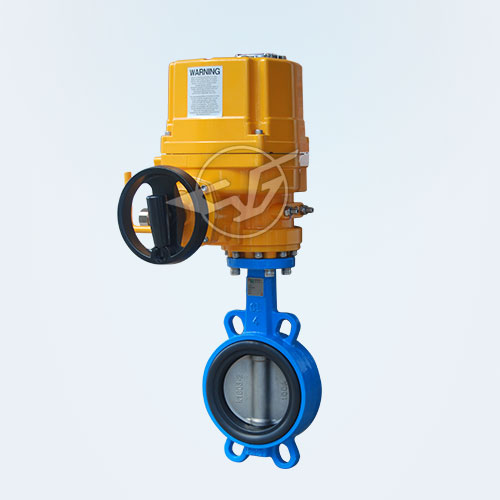

产品型号：D971X
公称通径：DN40~600mm
公称压力：PN1.0~1.6MPa
主要材质：WCB、球墨铸铁、304、316
连接方式：对夹式、法兰式、LT凸耳对夹式
设计制造：GB/T12238-2008
连接标准：JB/T 79.1-1994 ASME B16.10
结构长度：GB/T12221-2005 ASME B16.5
压力试验：GB/T13927-2008

阀内组件

阀板材质：球墨铸铁镀镍、尼龙涂层、铝青铜、304、316、316L、1.4529、2507

阀杆材质：不锈钢410、304

电动执行器

开关型：反馈信号：无源触点信号\4-20mA\电阻信号

调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V

电压：AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制

防爆等级：可选防爆型EXdIIBT4

主要外形尺寸及重量（PN1.0/1.6MPa）

DN(mm)	A	B	C	D1	L	n-Φ	K	E	4-Φ1	Φ2	G	重量WT（kg)
50	140	80	43	125	32	4-19	77	57.15	4-6.7	12.6	100	3.34
65	152	89	46	145	32	4-19	77	57.15	4-.67	12.6	120	3.94
80	159	95	45.21	160	32	8-19	77	57.15	4-.67	12.6	127	4.05
100	178	114	52.07	180	32	8-19	92	69.85	4-10.3	15.77	156	5.48
125	190	127	55.5	210	32	8-19	92	69.85	4-10.3	18.92	190	7.66
150	203	139	55.75	240	32	8-23	92	69.85	4-10.3	18.92	212	8.5
200	238	175	60.58	295	45	8-23	115	88.9	4-14.3	22.1	268	25
250	268	203	68	350	45	12-23	115	88.9	4-14.3	28.45	325	31.4
300	306	242	76.9	400	45	12-23	140	107.95	4-14.3	31.6	403	45.9
350	368	267	76.17	460	45	16-23	140	107.95	4-14.3	31.6	436	54
