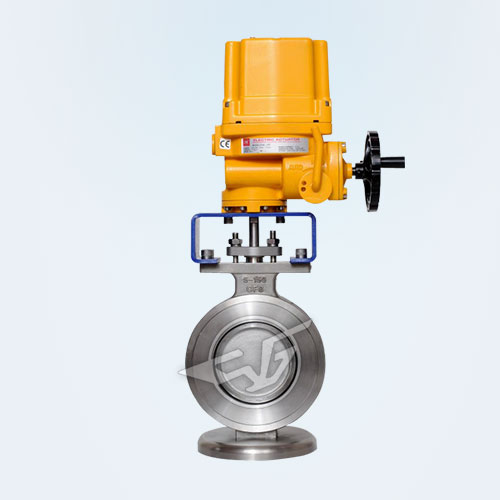

电动高性能蝶阀

产品型号：815系列、830系列
公称通径：NPS2-1/2"～60"，DN50-700mm
公称压力：Class150~900Lb
适用介质：水、蒸气、油品、酸类腐蚀性等
适用温度：-29～+260(碳钢阀体)、-46～+260(不锈钢阀体)
驱动方式：电动，气动、手动
设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
结构长度：GB/T12221-1989

压力试验：GB/T13927-1992；JB/T9092-1999

阀门系列	设计形式	压力级	规格(in)	适用温度oC	壳体材料	采用标准
815W系列	对夹式	150级	2-1/2"～30"	-29～+260 (碳钢阀体) -46～+260 (不锈钢阀体)	WCB碳钢 CF8M 蒙乃尔	API 609
815L系列	凸耳式	150级	2-1/2"～60"
830W系列	对夹式	300级	3"～24"
830L系列	凸耳式	300级	3"～36"
860W系列	对夹式	600级	3"～24"
860L系列	凸耳式	600级	3"～24"

高性能电动蝶阀参数

电动执行器	普通开关型、无源触点开关型电位计型带电阻输出电位计型带4-20mA 调节型输入输出4-20mA
防爆电动执行器	EX dⅡBT4 EX d11 CT6 调节型、开关型
电压	AC220V AC110V AC380 DC12V DC24V DC110V
公称通径	DN50-700mm
公称压力	150LB-900LB
适用温度	PTFE:-30~+180℃ , 合金:-30~+420℃
连接方式	对夹式、凸耳式
阀体结构	二偏心、三偏心
阀体材质	WCB、304、316
阀板材质	304、316
阀座衬里	PTFE、合金
适用介质	蒸汽、水液，氯气,氧气,高真空,抗硫或腐蚀性,气体等
电动阀门接线图及工作原理

高性能电动蝶阀尺寸数据

DN	E	H2	H1	H	C	D	F	B1	B2	近似总重量kg
50	96	80	155	534	249	105	90	43.3	23.3	28
65	119	111	192	571	249	105	90	49	27	30
80	132	121	234	613	249	105	90	49	27	32
100	157	133	258	637	249	105	90	54	30	35
125	186	135	280	659	249	105	90	57	30	37
150	216	152	301	675	249	105	90	57	33	40
200	270	187	381	755	249	105	90	64	36	50
250	324	232	467	960	339	195	180	71	41	88
300	381	260	533	1026	339	195	180	81	48	105
