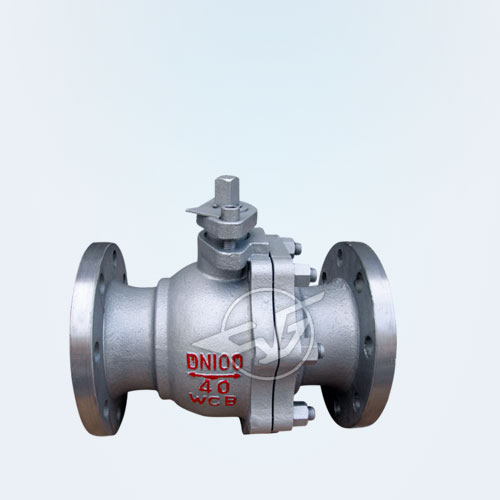

产品型号：Q41F
公称通径：DN15~500mm
公称压力：PN1.6~10.0MPa
工作温度：-196~150℃
主要材质：WCB、A216-WCB
设计标准：GB/T 12237、API 6D、ASME B16.34
连接法兰：GB/T 9113、JB/T79、Hg20592、ANSI B16.5、B16.47
试验和检验：GB/T9092、AP16D、AP1598

一、浮动球阀 概述：
      球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
      在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
      球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

二、浮动球阀 主要零件材料:

序号 NO.	零件名称	材质
		GB	ASTM
1	阀体	WCB	A2116-WCB
2	密封圈	PTFE	PTFE
3	球体	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A2116-WCB
10	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	K33	A47-667        Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

三、浮动球阀 技术规范:

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度（焊接）	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

四、浮动球阀 主要外形尺寸:

公称通径	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
Wt（kg）	2.5	3	5	7	15	19	19	33	58	93	160
