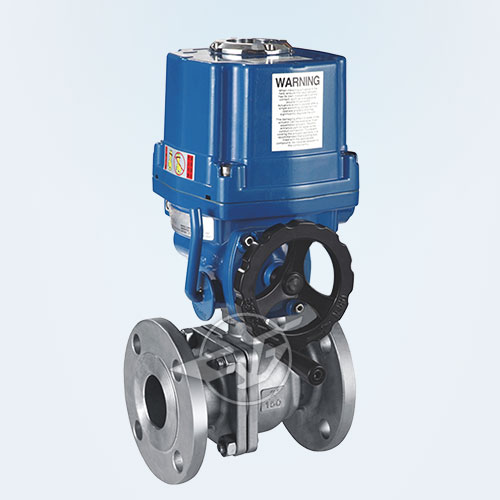

产品型号：FBQ941F
公称通径：DN15~200mm
公称压力：PN16~100MPa
阀体材质：WCB、304、316、316L
连接方式：法兰、螺纹或其它
设计标准：GB/T 12237、API 608、BS 5351
连接标准：ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592、HG/T 20615
结构长度：GB/T 12221、ASME B16.10
压力试验：GB/T 13927、API 598、GB/T 26480
压力-温度等级：ASME B16.34、GB/T 12224

主要零件材料

零件名称	阀体、侧体	球体、阀杆	填料	密封圈
Q941F-16C        Q941F-25C        Q941F-40C	WCB	2Cr13	聚四氟乙烯或柔性石墨	聚四氟乙烯、增强聚四氟乙烯、对位聚苯
Q941F-16P        Q941F-25P        Q941F-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941F-16R        Q941F-25R        Q941F-40R	ZG0Cr18Ni12Mo2Ti	0Cr18Ni12Mo2Ti

主要外型尺寸

PN1.6(MPa)
通径(DN)	L	D	D1	D2	b	H	Z-d	重量	驱动装置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	140	115	85	65	14	360	4-14	8	LQ51
32	165	135	100	78	15	386	4-18	13	LQ5-1
40	180	145	110	85	16	394	4-18	17	LQ5-1
50	200	160	125	100	16	472	4-18	25	Q10-6 3/4
65	220	180	145	120	18	486	4-18	60	Q10-6 3/4
80	250	195	160	135	20	579	8-18	65	Q30-6 3/4
100	280	215	180	155	20	595	8-18	75	Q30-6 3/4
125	320	245	210	185	22	650	8-18	97	Q60-4 3/4
150	360	280	240	210	24	739	8-23	162	Q120-2 3/4
200	400	335	295	265	26	799	12-23	226	Q120-2 3/4
250	533	406	362	324	30	890	12-25	-	-
300	610	483	432	381	32	940	12-25	-	-
