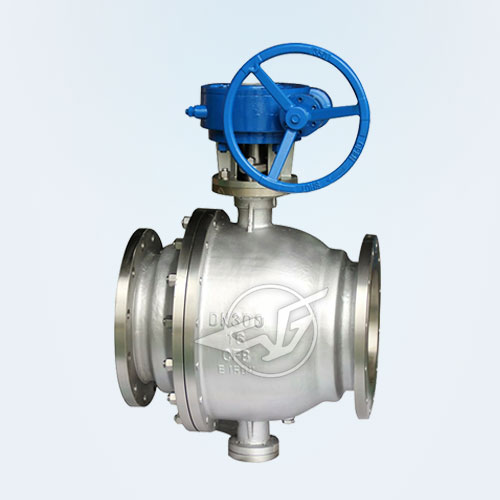

不锈钢固定球阀

产品型号：Q347F
公称通径：DN32~700mm
公称压力：PN1.6~4.0MPa
工作温度：-28～300℃
设计制造：GB12237-89、API 6D、JPI7S-48
法兰尺寸：JB79-59、SH3406、GB9113、HG20592-97、ANSIB16.5、JIS B 2212-2214
结构长度：GB12221-89、ANSI B 16.10、JIS B2002
试验与检验：GB/T13927-89、JB/T9092-99、API 598

产品用途：
适用于工作温度-28～300℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽、油品、硝酸、醋酸、尿素等腐蚀性和强氧化性介质。操作方式有：手动、气动、电动、液动和气液联动等。

产品结构特点：
1、使用寿命长、密封环选用自润滑聚四氟乙烯材料。球体与密封环微摩擦，有效提高使用寿命。
2、体积小，重量轻，易于安装保养。
3、固定球阀结构可任意方向安装与管路的任何部位。
4、V型接叠轴向填料，达到防腐A级密封。

压力试验：

公称压力	1.6	2.5	4.0
强度试验	2.4	3.8	6.0
水密封试验	1.8	2.8	4.4
气密封试验	0.4-0.7

主要零件材料及性能：

阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座	聚四氟乙烯PTFE加坡纤增强聚四氟乙烯PTFE+Glass对位聚笨PPL
垫片	聚四氟乙烯PTFE不锈钢/柔性石墨/齿形垫片
阀杆座	聚四氟乙烯PTFE不锈钢/柔性石墨
填料	聚四氟乙烯PTFE增强柔性石墨
填料压盖	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度	-29～150(聚四氟乙烯PTFE)-29～200(加玻纤增强聚四氟乙烯PTFE+GLASS)-29～300(对位聚笨PPL)
介质	水蒸汽油品	硝酸类		强氧化介质	醋酸类		尿素类

规格主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法兰 RF Q347F 16C 16P 16R	32	140	135	100	78	16	4-18	30	85	160
	40	165	145	110	85	16	4-18	32	95	230
	50	178	160	125	100	16	4-18	43	107	230
	65	190	180	145	120	18	4-18	70	142	400
	80	203	195	160	135	20	8-18	110	152	400
	100	305	215	180	155	20	8-18	150	178	500
	125	356	245	210	185	22	8-18	200	252	500
	150	394	280	240	210	24	8-23	230	278	600
	200	457	335	295	265	26	12-23	260	395	600
	250	533	405	355	320	30	12-25	283	480	800
	300	610	460	410	375	30	12-25	380	585	800
	350	686	520	470	435	34	16-25	425	625	800
	400	762	580	525	485	36	16-30	492	720	800
	500	914	705	650	608	44	20-34	555	840	830
	600	1067	840	770	718	48	20-41	675	1050	830
	700	1245	910	940	788	50	24-41	850	1150	830

2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法兰 RF Q347F 25 25P 25R	32	180	135	100	78	18	4-18	30	85	160
	40	190	145	110	85	18	4-18	32	95	230
	50	216	160	125	100	20	4-18	43	107	230
	65	241	180	145	120	22	8-18	70	142	400
	80	283	195	160	135	22	8-18	110	152	400
	100	305	230	190	160	24	8-23	150	178	500
	125	381	270	220	188	28	8-25	200	252	500
	150	403	300	250	218	30	8-25	230	278	600
	200	502	360	310	278	34	12-25	260	395	600
	250	568	425	370	332	36	12-30	283	480	800
	300	648	485	430	390	40	16-30	380	585	800
	350	762	550	490	448	44	16-34	425	625	800
	400	838	610	550	505	48	16-34	492	720	800
	500	991	730	660	610	52	20-41	555	840	830
	600	1143	840	770	718	56	20-41	675	1050	830
	700	1346	955	875	815	60	24-48	850	1150	830

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H0	H1	H2
凸凹法兰 RF Q347F 40 40P 40R	32	180	135	100	78	66	18	4-18	30	85	160
	40	190	145	110	85	76	18	4-18	32	95	230
	50	216	160	125	100	88	20	4-18	43	107	230
	65	241	180	145	120	110	22	8-18	70	142	400
	80	283	195	160	135	121	22	8-18	110	152	400
	100	305	230	190	160	150	24	8-23	150	178	500
	125	381	270	220	188	176	28	8-25	200	252	500
	150	403	300	250	218	204	30	8-25	230	278	600
	200	502	375	320	282	260	38	12-30	260	395	600
	250	568	445	385	345	313	42	12-34	283	480	800
	300	648	510	450	408	364	46	16-34	380	585	800
	350	762	570	510	465	422	52	16-34	425	625	800
	400	838	655	585	535	474	58	16-41	492	720	800
	500	991	755	670	612	576	62	20-48	555	840	830
	600	1143	890	795	730	678	62	20-54	675	1050	830
	700	1346	995	900	835	768	68	24-54	850	1150	830
