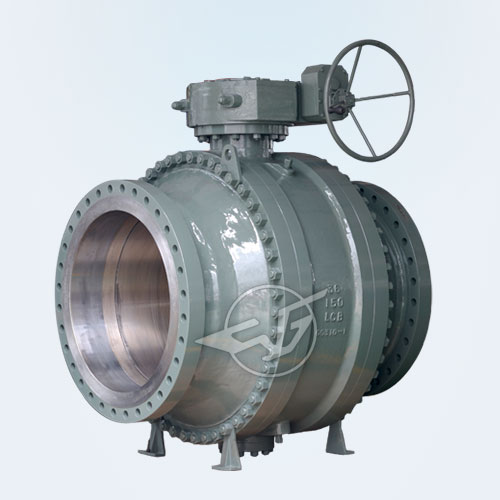

产品型号：Q347F/W/H/Y
公称通径：NPS1/2"～64"
公称压力：Class150~2500LB
适用温度：-196～450℃
适用介质：水、气、油品、天然气和酸碱腐蚀介质
设计制造：API6D
结构长度：ANSI BI6.10
连接法兰：ANSI BI6.5MSS-SP44
检查和试验：API STD.598

一、产品概述：
       一种是二片式结构，其中部螺纹连接，并以PTFE垫片密封；另一种是三片式结构，中部用螺栓栓结。根据所选的阀座与垫片/填料的材料不同，适应不同的工作温度和介质。产品主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中，适用温度：-196～450℃；驱动方式：手动、气动、电动、液动、涡轮动等；公称通径：1/2"～12"；公称压力：150LB~1500LB；适用介质：水、气、油品、天然气和酸碱腐蚀介质。

二、主要材质：

零件名称	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
阀体 /阀盖	CF8	CF3	CF8M	CF3M	WCB
球体	F304	F304L	F316	F316L	1Cr13
阀座	PTFE/PPL	PTFE/PPL	PTFE/PPL	PTFE/PPL	PTFE/PPL
阀杆	F304	F304L	F316	F316L	1Cr13
填料 /垫片	PTFE	PTFE	PTFE	PTFE	PTFE
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A191-8M	A191-8M	A191-8M	A191-8M	45

三、主要外形尺寸：

规格		尺寸 （mm）
inch	mm	L	D	D1	D2	b	Z-φd	H	W
1/2″	15	108	89	60.5	35	12	4-φ15	68	115
3/4″	20	117	98	70	43	12	4-φ15	71	130
1″	25	127	108	79.5	51	12	4-φ15	82	150
11/2″	40	165	127	98.5	73	15	4-φ15	107	230
2″	50	178	152	120.5	92	16	4-φ19	116	240
21/2″	65	190	178	139.5	105	18	4-φ19	142	280
3″	80	203	190	152.5	127	19	4-φ19	160	310
4″	100	229	229	190.5	157	24	8-φ19	185	330
5″	125	356	254	216	186	24	8-φ22	230	600
6″	150	394	279	241.5	216	26	8-φ22	250	800
8″	200	457	343	298.5	270	29	8-φ22	315	1000
10″	250	533	406	362	324	31	12-φ25	350	1200
1/2″	15	140	95	66.5	35	15	4-φ15	68	115
3/4″	20	152	117	82.5	43	16	4-φ19	75	130
1″	25	165	124	89	51	18	4-φ19	85	150
11/2″	40	190	156	114.5	73	21	4-φ22	110	230
2″	50	216	165	127	92	22	8-φ19	120	240
21/2″	65	241	190	149	105	25	8-φ22	155	280
3″	80	283	210	168.5	127	29	8-φ22	170	310
4″	100	305	254	200	157	32	8-φ22	200	330
5″	125	381	279	235	186	35	8-φ22	245	600
6″	150	403	318	270	216	37	12-φ22	270	800
8″	200	502	38l	330	270	41	12-φ2b	335	1000
10″	250	568	445	387.5	324	48	16-φZ9	380	1200
