产品型号：PZ673H
公称通径：DN50~1200mm
公称压力：PN0.6~1.6MPa
工作温度：-20~80℃
阀体材质：碳钢（C）、不锈钢（P4、P6）
设计标准：API 600、API6D、ASME B16.34、GB/T 12234
结构长度：ASME B16.10、API6D、GB/T 12221
连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
压力试验：API 598、GB/T 13927、JB/T 9092
压力-温度等级：ASME B16.34 、GB/T 12224

产品概述

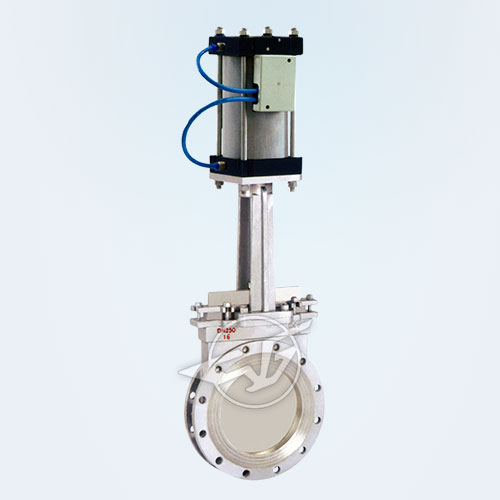

       气动刀闸阀是生产过程控制阀门的重要品种之一。通过配用电磁阀可完成开关控制，配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等。它特别适合造纸行业、化工、煤炭、污水、制糖等行业。

连接方式	对夹式、凸耳式
气缸形式	双作用
控制方式	开关型、调节型
气源压力	双作用:4~8bar、单作用:5~8bar
介质温度	W1:-40～180   W2:-40～180   W3:-30～425   W4：-40～425

结构特点
1、阀门采用整体式设计，，流体阻力小，操作灵活方便。
2、手动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、丁晴橡胶，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。

应用范围
       刀型气动闸阀是工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要；如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用。

主要外形连接尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6        MPa	50	48	90	110	335	4-M12	1.0        MPa	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M27
	700	127	775	810	2500	24-M22		700	127	800	840	2500	24-M27
	800	127	880	920	2800	24-M27		800	127	898	950	2800	24-M30
	900	154	980	1020	3100	27-M27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28-M27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32-M30		1200	180	1325	1380	3600	32-M36
