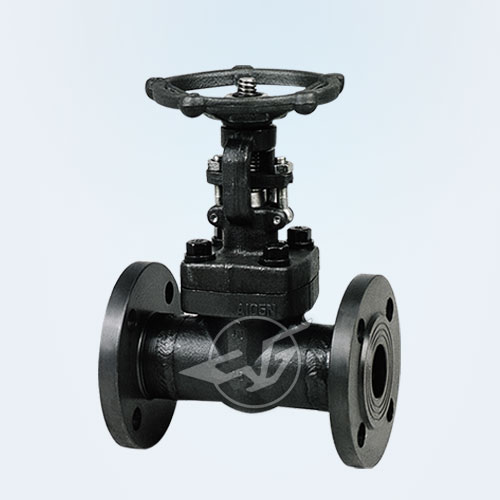

产品型号：Z41H
公称通径：DN15~50mm
公称压力：PN1.0~10.0MPa
主要材质：A105，LF2，F5，F11，F22，F304，F316，F304L,F316L
设计与制造：GB12234GB1221GB9131
结构长度：JB/T74
连接法兰：GB9112～9131
压力-温度：HGJ67JB/T74～90
试验与检验：HGJ44～76JB/T9092

产品概述

       国标锻钢法兰闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

主要零件材质

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304（L）	F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀座	A276420	A276304	A276304（L）	A276316（L）
3	闸板	A182F430&410	A182F304	A182F304（L）	A182F316（L）
4	阀杆	A182F6	A182F304	A182F304（L）	A182F316（L）
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105	A276f304	A276F304（L）	A276F316（L）
7	螺栓	A193B7	A193B16	A193B8	A193B8M
8	销钉	A276420		A276 304
9	填料压套	A276410		A182F304（L）	A182F316（L）
10	活节螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料压板	A105	A182F11	A182F304（L）	A182F316（L）
12	螺母	A1942H	A1944	A1948	A1948M
13	阀杆螺母	A276420
14	锁紧螺母	A1942H	A1944	A1948	A1948M
15	铭牌	SS
16	手轮	A197
17	垫片	A473431
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

主要外形连接尺寸
（PN6.4MPa)

DN(mm)	L	D	D1	D2	b-f	z-φd	H
Z40H-64C     Z41Y-64C     Z40Y-64P/R/PL/RL    Z41Y-64P/R/PL/RL     Z40W-64P/R/PL/R      Z41W-64P/R/PL/R     Z40Y-641     Z41Y-641   (KZ41Y)
15	170	105	75	55	18-2	4-φ14	185
20	190	125	90	68	20-2	4-φ18	200
25	210	135	100	78	22-2	4-φ18	225
32	230	150	110	82	24-2	4-φ23	380
40	240	165	125	95	24-3	4-φ23	300
50	250	175	135	105	26-3	4-φ23	360
65	280	200	160	130	28-3	8-φ23	385
80	310	210	170	140	30-3	8-φ23	400
100	350	250	200	168	32-3	8-φ25	450
125	400	296	240	202	36-3	8-φ30	540
150	450	340	280	240	38-3	8-φ34	630
200	550	405	345	300	44-3	12-φ34	820
250	650	470	400	352	48-3	12-φ41	960
300	750	530	460	412	54-4	16-φ41	1130
350	850	595	525	475	60-4	16-φ41	1300
400	950	970	585	525	66-4	16-φ48	1450
450	1050	715	630	570	70-4	20-φ48	1550
500	1150	800	705	640	70-4	20-φ54	1680
600	1350	930	820	750	76-5	20-φ58	1900

（PN1.0MPa)

DN(mm)	L	D	D1	D2	b-f	z-φd	H
Z40H-64C     Z41Y-64C     Z40Y-64P/R/PL/RL    Z41Y-64P/R/PL/RL     Z40W-64P/R/PL/R      Z41W-64P/R/PL/R     Z40Y-641     Z41Y-641   (KZ41Y)
15	170	105	75	55	20-2	4-φ14	185
20	190	125	90	68	22-2	4-φ18	200
25	210	135	100	78	24-2	4-φ18	225
32	230	150	110	82	24-2	4-φ23	380
40	240	165	125	95	26-3	4-φ23	300
50	250	196	145	112	28-3	4-φ25	360
65	280	220	170	138	32-3	8-φ25	385
80	310	230	180	148	34-3	8-φ25	400
100	350	265	210	172	38-3	8-φ30	450
125	400	310	250	210	42-3	8-φ34	450
150	450	350	290	250	46-3	12-φ34	630
200	550	430	360	312	54-3	12-φ41	820
250	650	500	430	382	60-3	12-φ41	960
300	750	585	500	442	70-3	16-φ48	1130
350	850	655	560	498	46-4	16-φ54	1300
400	950	715	620	558	80-4	16-φ54	1450
450	1050	770	675	615	84-4	16-φ58	1550
500	1150	870	760	690	90-5	20-φ58	1880
