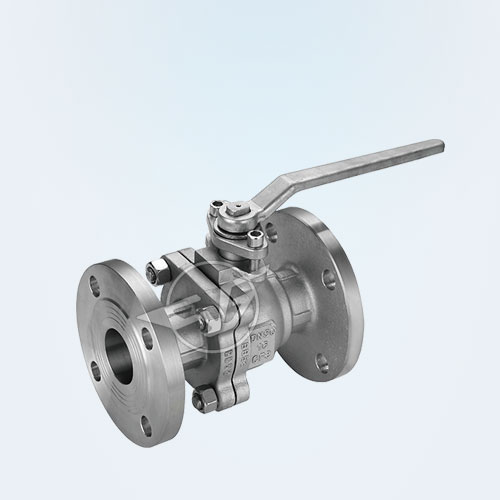

国标浮动式球阀

产品型号:Q3/6/941F/H/Y
主体材质:碳钢、不锈钢、合金钢
公称通径:DN15~200mm
压力范围:PN1.0~10.0MPa
工作温度:-29℃~+200℃

       工作原理是靠旋转阀杆来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封性可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
       国标浮动式球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。本类阀应安装在管道的水平方向。

国标浮动式球阀试验压力


压力等级
试验压力(Mpa)
公称压力(PN)
壳体试验
密封试验
1.0 1.5 1.1
1.6 2.5 1.76
2.5 3.8 2.75
4.0 6.0 4.4
6.4 9.6 7.04
16.0
3.0 2.2
- 7.6 5.6
- 15.0 11.0
- 2.4 1.5
- 5.8 4.0


国标浮动式球阀技术规范

设计依据
GB系列
设计标准
GB/T12237
法兰连接结构长度
GB/T12221
结构长度(焊接)
GB/T15188.1
连接法兰
GB/T9113、JB/T79、Hg20592
对焊端
GB/T12224
试验和检验
GB/T9092


国标浮动式球阀主要零件及材质

序号 No. 零件名称
材质
GB ASTM
1 阀体 WCB A216-WCB
2 密封圈 PTFE PTFE
3 球体 1Cr18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 右体 WCB A216-WCB
7 垫片 柔性石墨+不锈钢
B12.10-304/F.G
8 填料 PTFE PTFE
9 填料压盖 WCB A216-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 Kt33 A47-667 Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE


国标浮动式球阀特点

1、浮动球阀唇形密封阀座,确保阀门密封性能好,摩擦系数小,操作力矩小。

2、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。

3、防火防静电装置(软密封浮动球阀)。

4、带锁装置。为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确位置。

5、浮动球阀适用于经常操作,启闭迅速;相对体积小,重量轻,便于维修;不受安装方向的限制;流体阻力小,无振动,噪音小。
