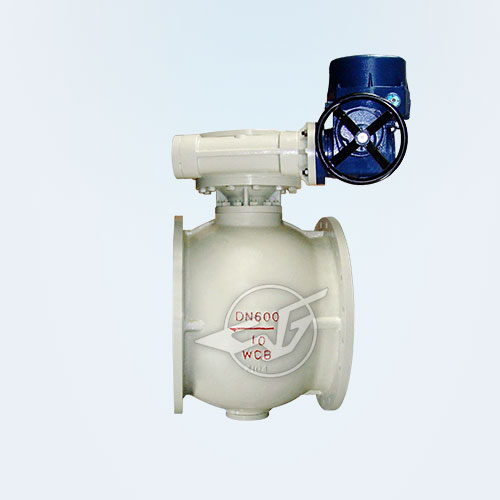

电动偏心半球阀

产品型号:Q94F/Y/H
公称通径:DN40~800mm
公称压力:PN1.0~4.0MPa
适用温度:≤425℃
适用介质:煤粉、煤灰、含尘、气体
法兰连接尺寸:GB/T 9113.1-2000.ASME/ANSI 16.5
结构长度:GB 12221-2005,ASNE B16.10
制造和验收:GB12237-89,API 6D
压力试验按JB/T9092-1999,GB/T13927-92,AP1598


电动偏心半球阀概述:

  双偏心半球阀是用于喷煤粉、控制法气体、含颗粒流体及粉沫固体介质输送的设备,应用于冶金、选矿生产的煤粉喷吹专用阀。


电动偏心半球阀
PQ94F/Y/H特点:

1、解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞,使阀门关不严等问题。

2、开关轻便,开启时球与壳体脱离,无任何接触,启动扭矩小,转动灵活。关闭时,半球与阀座的挤切作用能除去密封面上的污物,使阀门顺利启闭,安全系数高,密封性能好。

3、密封面的偏心结构,使球面能自动补偿磨损,能保持阀门的密封,使用寿命长。

4、该阀门T型是属于耐磨硬密封球阀,它的密封副材料是特殊的,密封面要经过特殊耐磨处理。处理后表面达到HRC65-72度,故阀门的耐磨性能特别好。

5、阀门表面油漆,有常温和高温两种。高温用耐温600℃的进口漆,喷涂后,高温使用不烧漆、炭化、焦化现象。不变色。



电动偏心半球阀PQ94F/Y/H主要性能参数及执行标准:

公称压力MPa 1.0 1.6 2.5 4.0
阀门强度试验压力MPa 1.5 2.4 3.8 6.0
阀门密封试验压力MPa 1.1 1.8 2.8 4.5
适用温度℃ ≤425℃        ≤325℃常温
适用介质 煤粉、煤灰、含尘、气体
法兰标准 JB/T82.1-94
阀门结构长度标准 GB12221-89


电动偏心半球阀
PQ940F/Y/H主要外形和连接尺寸:

公称压力 PN (MPa) 公称通径 DN 尺    寸(mm)
L D 系列1/系列2 D1 D2 D6 b f Z-φd
mm in 法兰
1.0 40 - 125 145 110 85 - 16 3 4-18
50 - 140 160 125 100 - 16 3 4-18
65 - 190 180 145 120 - 18 3 4-18
80 - 178 195 160 135 - 20 3 4-18
100 - 200 215 180 155 - 20 3 8-18
125 - 254 245 210 185 - 22 3 8-18
150 - 267 280 240 210 - 24 3 8-23
200 - 292 335 295 265 - 24 3 8-23
250 - 330 390 350 320 - 26 3 12-23
300 - 390 440 400 368 - 26 4 12-23
350 - 430 500 460 428 - 28 4 16-23
400 - 530 565 515 482 - 28 4 16-25
450 - 580 615 565 532 - 30 4 20-25
500 - 630 670 620 585 - 30 4 20-25
600 - 800 480 725 685 - 34 5 20-30
700 - 900 895 840 800 - 38 5 24-30
800 - 1000 1010 950 905 - 42 5 24-34
1.6 40
